製品詳細情報

安全端子ST20型

安全端子ST20型

構造及び特徴

  • 充電部全体が絶縁カバーで保護され他の回路通電中も安全に負荷接続が出来ます。
  • 操作しやすいハンドルで負荷側端子はスパナなど工具を必要としません。
  • 操作ハンドルの締付けワッシャーはハンドルの脱落防止にもなっています。
  • 全体を樹脂で成形しシンプルなデザインで且、堅牢です。

用途

工事用電源盤・作業用分電盤等に最適です。

仕様

定格電圧 AC600V
定格電流 250A
適合電線 電源側: 22~100mm2×1条
負荷側: 22~60mm2×2条
80mm2×1条
締付ボルト M10
耐電圧 AC2500V1分間
絶縁抵抗 100MΩ以上
使用温度範囲 0~80℃

材質表

部品名 材 質 処 理 備 考
絶縁台 PBT樹脂 —– N 7
端子台 真 鍮 スズメッキ 22×70×15t
接続用ボルト 真 鍮 ニッケルメッキ M10ボルト
透明保護カバ AS樹脂 —– 5t
締付ワッシャ 真 鍮 スズメッキ φ28×5t
絶縁つまみ PBT樹脂真鍮 ニッケルメッキ(ネジ部) M10ボルト

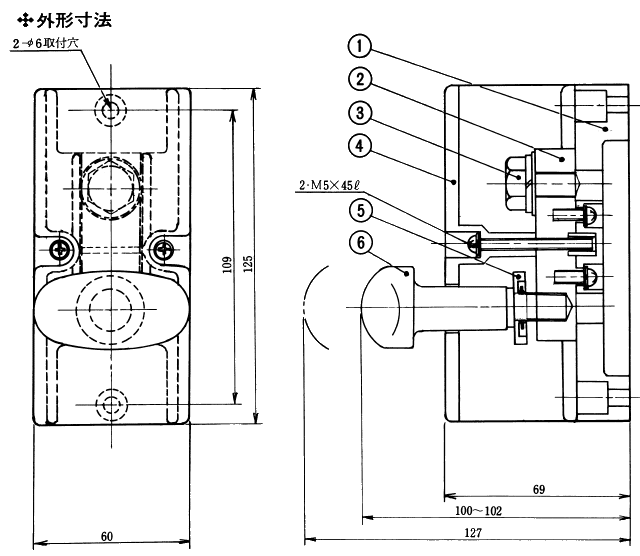

外形図

安全端子ST20型外形図

納入実績

順不同(敬称略)

  • JFEスチール株式会社
  • 電源開発株式会社
  • 関西電力株式会社
  • 中国電力株式会社
  • 北陸電力株式会社
  • 東北電力株式会社
  • 四国電力株式会社
  • 東京電力株式会社
