ケーブルクランプの配列、及び、取付要領図

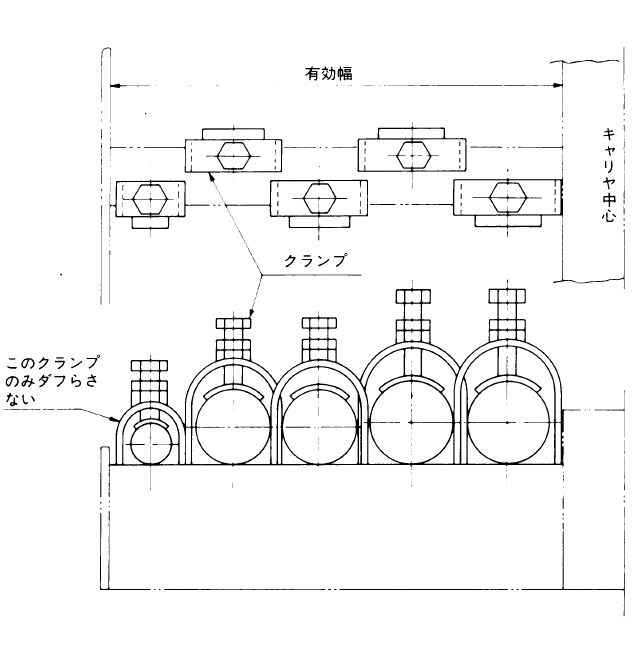

ケーブルクランプ取付説明図
  1. 上図の様にクランプは千鳥に取り付けて下さい。
  2. ケーブルの配列は外径の大きいもの(重量の有るもの)を内側より順次取り付けて下さい。又、左右の重量バランスにも注意して下さい。
  3. ハンガ幅の選定は左図の様にクランプをダブらして取付け、最後(外側のクランプ)に取付けるクランプのみダブらさないで寸法計算を行い、ハンガ有効寸法と比較して必要なハンガを選定して下さい。
